Разъемы и коннекторы bnc

Коннектор bnc (аббревиатура взята от Bayonet Neill Concelman) необходим для подключений тонких коаксиальных кабелей в радиоэлектронике. Сегодня подобные приспособления представлены в достаточно широком ассортименте – тип F, тип T, баррел-коннекторы и терминаторы. По типу конфигурации такие коннекторы разделяются на гнезда, защитные колапаки, терминаторы, штекеры, переходники и специфические вида разъемов. Используется переходник bnc во многих видах приложений (измерительная техника, сети, периферийное оборудование и компьютеры).

Разработанные еще в 40-х годах прошлого столетия, эти коаксиальные коннекторы и сегодня являются неотъемлемым атрибутом при создании сетей, соединении компьютерных проводов и других видах работ, где возникает необходимость стыковки различных по конфигурации разъемов и проводов. Так, высокочастотные bnc разъемы применимы с кабелями, диаметр которых может достигать 7 мм, при этом потеря в таком соединении составит не более 0.3 Дб. Стыкуются такие разъемы при помощи байонетного замка, а использовать подобное соединение допускается в сетях, сопротивление в которых составляет 50 Ом до 4GHz, 75 Ом до 1 GHz.

Некоторые разъемы могут быть смонтированы на приборную панель, плату или сам коаксиальный кабель. Крепятся BNC разъемы методом пайки, обжима, а также методом зажима гайкой или винтом. В сети, где используется топология «шина», с целью поглощения так называемых «свободных» сигналов, bnc-терминаторы следует устанавливать на каждом конце кабеля. В противном случае работать сеть не сможет.

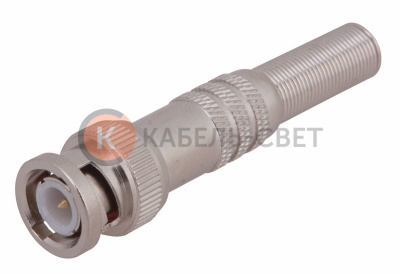

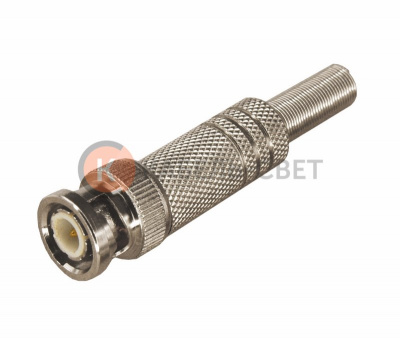

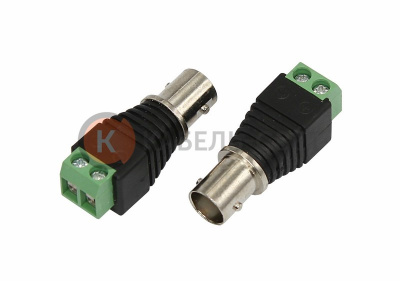

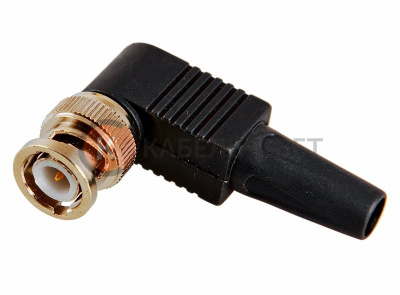

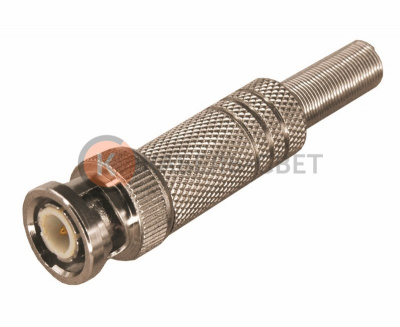

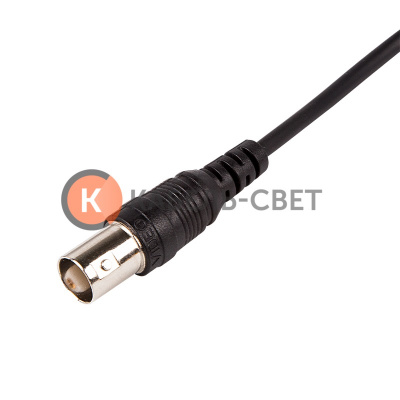

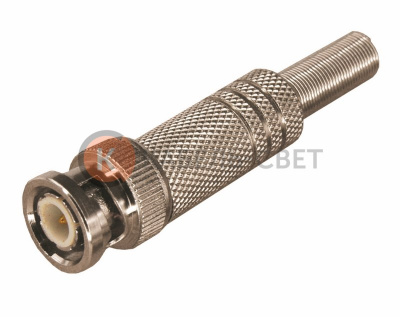

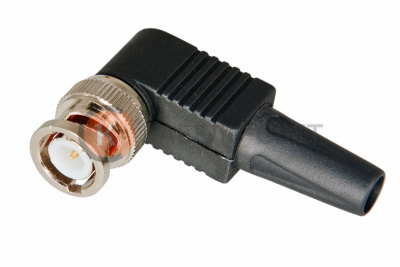

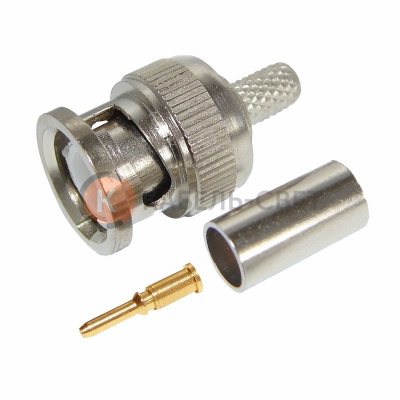

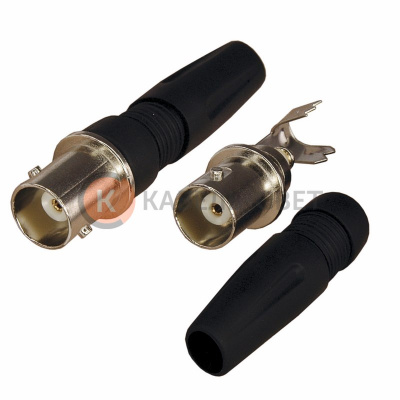

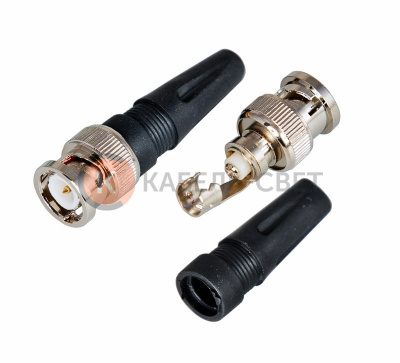

По типу разборки коннекторы разделяют на неразборные и разборные. Состоит коннектор bnc, независимо от типа, из трех частей – обжимной гильзы (пустого цилиндра), корпуса и наконечника. Закреплять его на коаксиальном кабеле стоит при помощи обжимных клещей.

Коннекторы bnc, как правило, используются при номинальном напряжении AC 500 V частотном диапазоне, который составляет от 0 GHz до 4 GHz. Контактное сопротивление у таких соединительных деталей при DC 1 A - 3 Om max. Величина сопротивления изоляции равна 1,000M Ом min DC 500 V, а коэффициент стоячей волны (VSWR) составляет 1.2 Max 0-2 GHz. BNC купить вы всегда можете, воспользовавшись нашим веб-ресурсом, где на страницах каталога представлены коннекторы различных моделей.
